Przekładnia stożkowa Staight Cut z przekładnią walcową OEM

Udostępnij:

Przekładnia stożkowa Staight Cut z przekładnią walcową OEM
Możemy produkować koła zębate o wysokiej precyzji zgodnie z rysunkami i próbkami klientów.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
Przekładnia stożkowa
Materiał：
20CrMnTi; 40Cr; 42CrMo; C40; SAE8620H
Przetwarzanie：
Precyzyjne kucie i frezowanie i szlifowanie
Podanie：
Mechanizm różnicowy
Obróbka cieplna：
Nawęglanie

Opis produktu

Przekładnia stożkowa Staight Cut z przekładnią walcową OEM

Koła zębate stożkowe to koła zębate stosowane z 90°kąt wału. Przekładnie stożkowe są powszechnie stosowane w wielu rodzajach przekładni, takich jak mechanizm różnicowy osi ciężarówki, przemysłowy reduktor biegów, maszyny rolnicze, maszyny budowlane itp. Prosta przekładnia stożkowa jest rodzajem przekładni stożkowej z prostym zębem i może być wytwarzana poprzez kształtowanie zębów. lub kucie precyzyjne.

W naszym zakładzie stosujemy kucie precyzyjne, wyciskanie na zimno, a także obróbkę uzębienia w produkcji prostych kół zębatych stożkowych według różnych ilości i wymagań dokładności.

W przypadku prostych kół zębatych stożkowych możemy dostarczyć:

1. Materiał: 20CrMnTi, 42CrMo, stal nierdzewna, mosiądz, plastik, nylon, aluminium itp.
2. Moudle: M1,5-M10; Maksymalna średnica zewnętrzna: 200 mm.
3. Obróbka powierzchni: fosforanowanie, cynkowanie, czarny tlenek, piaskowanie lub zgodnie z wymaganiami.
4. Obróbka cieplna: hartowanie i odpuszczanie, hartowanie indukcyjne, nawęglanie i hartowanie, azotowanie, normalizowanie.
5. Przekładnie mogą być produkowane według rysunków i specyfikacji klienta.
6. Stopień dokładności przekładni można osiągnąć zgodnie z DIN8.

Charakterystyka produkcji

Symulacja 3D dla pleśni

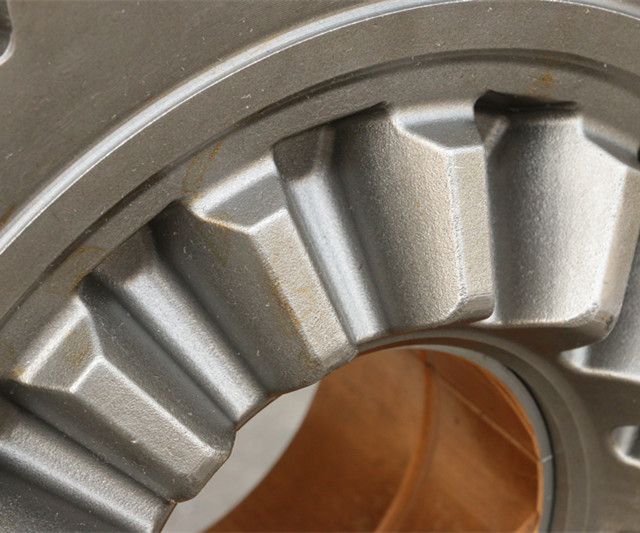

Precyzyjny ząb kuty

Przeciąganie linii

Specyfikacje i możliwości

Rodzaj przekładni	Materiał	Obróbka cieplna	Proces	Stopień	MAX OD / mm	Moduł / mm
Ostroga i przekładnia śrubowa	20CrMnTi, C40, C45, 40Cr, 42CrMo, stop aluminium, stal nierdzewna 304/316, SAE8620H	Nawęglanie, azotowanie, hartowanie i odpuszczanie, hartowanie indukcyjne, normalizowanie	Hobbing	DIN8	200	1-32
			Golenie	DIN7	200	1-8
			Modelacja	DIN8	400	1-7
			Sznurowanie	DIN7	400	1-7
			Szlifowanie	DIN5	300	1-7
Prosta przekładnia stożkowa			Precyzyjne kucie	DIN8	200	1,5-10
			Wytłaczanie na zimno	DIN8	90	1,5-6
			Ciąć	DIN8	300	1,5-10
Spiralna przekładnia stożkowa			Przemiał	DIN7	600	1-15
Spiralna przekładnia stożkowa			Szlifowanie	DIN5	300	1-15
Wał wielowypustowy			Hobbing	DIN8	L600	0,5-2
Wał wielowypustowy			Szlifowanie	DIN5	L260	0,5-2
