bieżąca lokalizacja: Dom » Produkty » Precyzyjne części przekładni » OEM, obróbka CNC, toczenie CNC, CNC, kucie precyzyjne, zestaw narzędzi

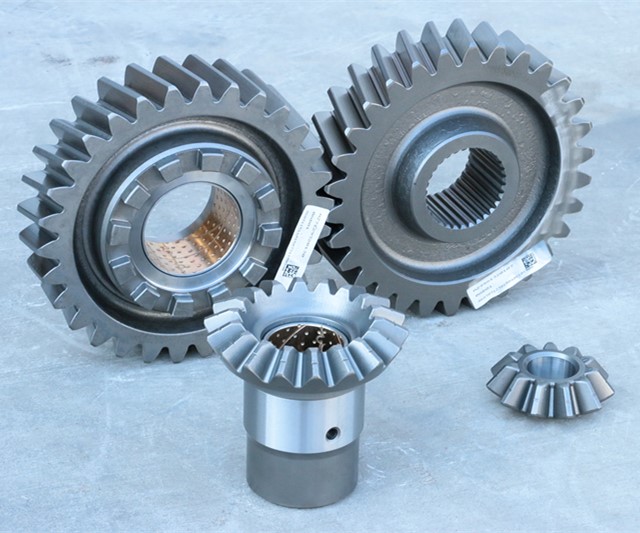

OEM, obróbka CNC, toczenie CNC, CNC, kucie precyzyjne, zestaw narzędzi

Udostępnij:
OEM, obróbka CNC, toczenie CNC, CNC, kucie precyzyjne, zestaw narzędzi
Możemy produkować koła zębate o wysokiej precyzji zgodnie z rysunkami i próbkami klientów.
Ilość:
  • Przekładnia cylindryczna
  • 20CrMnTi; 40Cr; 42CrMo; C40; SAE8620H
  • Hobbing, golenie i szlifowanie
  • Przenoszenie
  • Nawęglanie
OEM, obróbka CNC, toczenie CNC, CNC, kucie precyzyjne, zestaw narzędzi

OEM, obróbka CNC, toczenie CNC, CNC, kucie precyzyjne, zestaw narzędzi

Koła zębate walcowe to koła zębate walcowe ze śrubowymi zębami wyciętymi na obwodzie. Koła zębate walcowe są najczęściej stosowanymi we wszystkich rodzajach przekładni neutralnych, charakteryzują się płynną przekładnią, niskim poziomem hałasu i wysoką wydajnością. Koła zębate walcowe mają zwykle sprawność operacyjną od 98% do 99%.

W porównaniu z przekładnią walcową, przekładnia śrubowa ma większy obszar zazębienia i ładowność, co sprawia, że ​​ma znacznie dłuższą żywotność. W dzisiejszych czasach w produkcji kół zębatych śrubowych najczęściej stosuje się frezowanie, golenie, nadawanie kształtu i szlifowanie.

W przypadku kół zębatych walcowych możemy dostarczyć:

1. Materiał: 20CrMnTi, 42CrMo, stal nierdzewna, mosiądz, plastik, nylon, aluminium itp.
2. Moudle: M0.4-M32; Maksymalna średnica zewnętrzna: 400 mm.
3. Obróbka powierzchni: fosforanowanie, cynkowanie, czarny tlenek, piaskowanie lub zgodnie z wymaganiami.
4. Obróbka cieplna: hartowanie i odpuszczanie, hartowanie indukcyjne, nawęglanie i hartowanie, azotowanie, normalizowanie.
5. Przekładnie mogą być produkowane według rysunków i specyfikacji klienta.
6. Stopień dokładności kół zębatych można osiągnąć zgodnie z DIN5 do DIN8.

Charakterystyka produkcji

IMG_1614_ 副本 _ 副本

Kontrola profilu zębów


QQ 图片 20190731155354_ 副本

Hobbing z dużą prędkością


微 信 图片 _2019080613590511_ 副本

Automatyczna linia produkcyjna

Specyfikacje i możliwości

Rodzaj przekładni Materiał Obróbka cieplna Proces Stopień MAX O.D./mm Moduł / mm
Ostroga i przekładnia śrubowa 20CrMnTi, C40, C45, 40Cr, 42CrMo, stop aluminium, stal nierdzewna 304/316, SAE8620H Nawęglanie, azotowanie, hartowanie i odpuszczanie, hartowanie indukcyjne, normalizowanie Hobbing DIN8 200 1-32
Golenie DIN7 200 1-8
Modelacja DIN8 400 1-7
Sznurowanie DIN7 400 1-7
Szlifowanie DIN5 300 1-7
Prosta przekładnia stożkowa Precyzyjne kucie DIN8 200 1,5-10
Wytłaczanie na zimno DIN8 90 1,5-6
Ciąć DIN8 300 1,5-10
Spiralna przekładnia stożkowa Przemiał DIN7 600 1-15
Szlifowanie DIN5 300
Wał wielowypustowy Hobbing DIN8 L600 0,5-2
Szlifowanie DIN5 L260

Przepływ produkcji

przepływ produkcji

Galeria roślin

微 信 图片 _20190806111246
