Przekładnia planetarna Wewnętrzna przekładnia pierścieniowa OEM

Udostępnij:
Przekładnia planetarna Wewnętrzna przekładnia pierścieniowa OEM
Możemy produkować koła zębate o wysokiej precyzji zgodnie z rysunkami i próbkami klientów.
Ilość:
  • Przekładnia wewnętrzna
  • 20CrMnTi; 40Cr; 42CrMo; C40; SAE8620H
  • Przeciąganie lub modelowanie
  • Redukcja piasty; samochód; maszyneria konstrukcyjna
  • Nawęglanie, hartowanie, azotowanie, normalizowanie

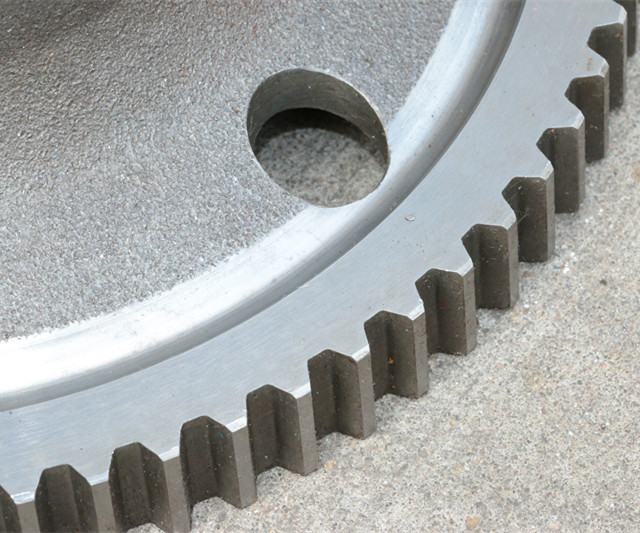

5Przekładnia planetarna Wewnętrzna przekładnia pierścieniowa OEM

Koła zębate wewnętrzne to cylindryczne koła zębate z wewnętrznymi zębami. Przekładnie wewnętrzne są najczęściej stosowane w wielu rodzajach skrzyń biegów, takich jak redukcja piasty ciężarówki, przekładnia przemysłowa, przekładnia samochodowa AT, energia wiatru itp. Koła zębate wewnętrzne można podzielić na śrubowe koła zębate wewnętrzne i wewnętrzne zębatki walcowe, w zależności od różnych biegów. profil zębów.

W dzisiejszych czasach, w przypadku przekładni wewnętrznych, kształtowanie i przeciąganie są szeroko stosowane w produkcji, w zależności od różnych wielkości produkcji i klasy dokładności.

W przypadku przekładni wewnętrznych możemy dostarczyć:

1. Materiał: 20CrMnTi, 42CrMo, stal nierdzewna itp.
2. Moudle: M1-M7; Maksymalna średnica zewnętrzna: 400 mm.
3. Obróbka powierzchni: fosforanowanie, cynkowanie, czarny tlenek, piaskowanie lub zgodnie z wymaganiami.
4. Obróbka cieplna: hartowanie i odpuszczanie, hartowanie indukcyjne, nawęglanie i hartowanie, azotowanie, normalizowanie.
5. Przekładnie mogą być produkowane według rysunków i specyfikacji klienta.
6. Stopień dokładności kół zębatych można osiągnąć zgodnie z DIN7 do DIN8.

Charakterystyka produkcji

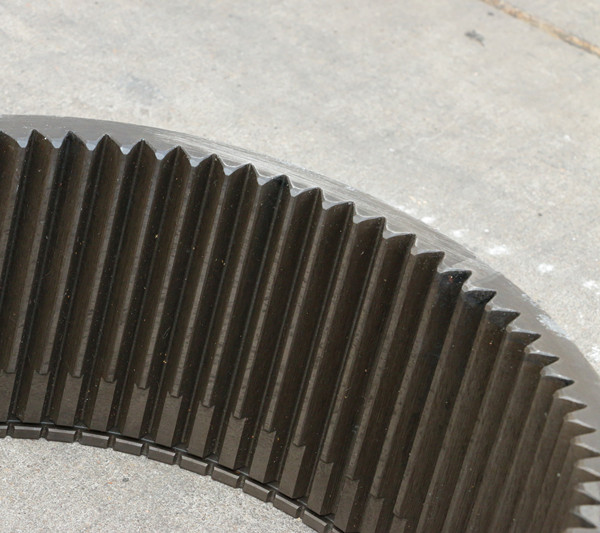

IMG_5953_ 副本

Zęby wyszczerbione

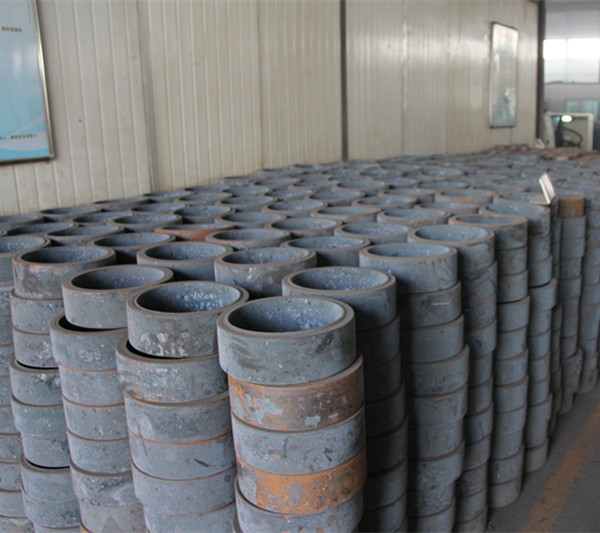

IMG_1403_ 副本

Kute puste

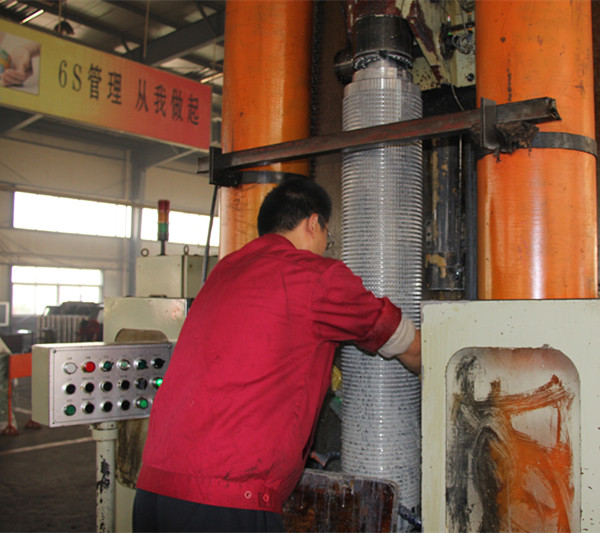

拉 齿 przeciąganie_ 副本

Przeciąganie linii

Specyfikacje i możliwości

Rodzaj przekładni Materiał Obróbka cieplna Proces Stopień MAX OD / mm Moduł / mm
Ostroga i przekładnia śrubowa 20CrMnTi, C40, C45, 40Cr, 42CrMo, stop aluminium, stal nierdzewna 304/316, SAE8620H Nawęglanie, azotowanie, hartowanie i odpuszczanie, hartowanie indukcyjne, normalizowanie Hobbing DIN8 200 1-32
Golenie DIN7 200 1-8
Modelacja DIN8 400 1-7
Sznurowanie DIN7 400 1-7
Szlifowanie DIN5 300 1-7
Prosta przekładnia stożkowa Precyzyjne kucie DIN8 200 1,5-10
Wytłaczanie na zimno DIN8 90 1,5-6
Ciąć DIN8 300 1,5-10
Spiralna przekładnia stożkowa Przemiał DIN7 600 1-15
Szlifowanie DIN5 300
Wał wielowypustowy Hobbing DIN8 L600 0,5-2
Szlifowanie DIN5 L260

Przepływ produkcji

przepływ produkcji

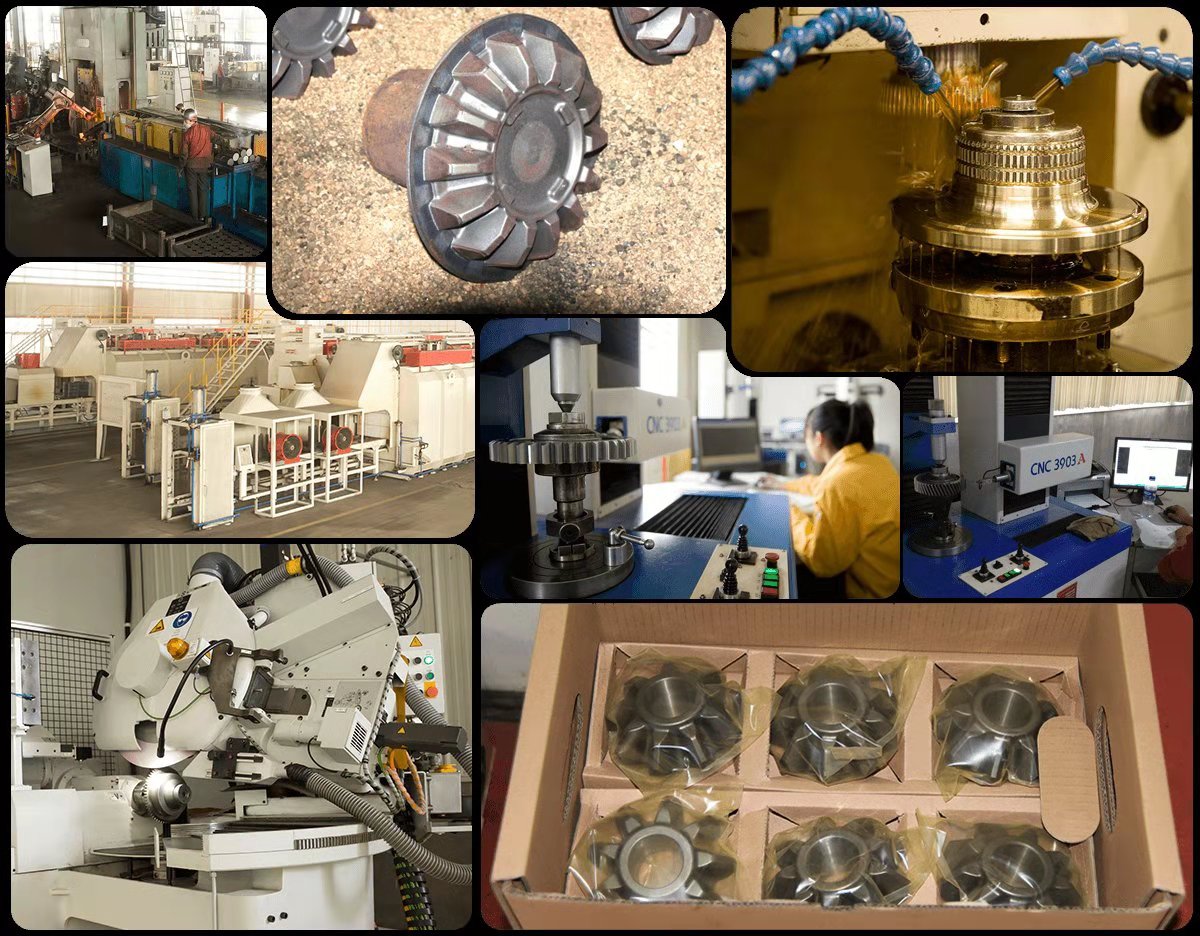

Galeria roślin

微 信 图片 _20190806111246
