Przekładnia harmoniczna koła słonecznego i planetarnego OEM

Udostępnij:

Przekładnia harmoniczna słoneczna i planetarna OEM
Możemy produkować koła zębate o wysokiej precyzji zgodnie z rysunkami i próbkami klientów.

Stan dostępności:

Ilość：


Zapytaj Dodaj do koszyka zapytań

Model：
Przekładnia cylindryczna
Materiał：
20CrMnTi; 40Cr; 42CrMo; C40; SAE8620H
Przetwarzanie：
Hobbing, golenie i szlifowanie
Podanie：
Przenoszenie
Obróbka cieplna：
Nawęglanie

Opis produktu

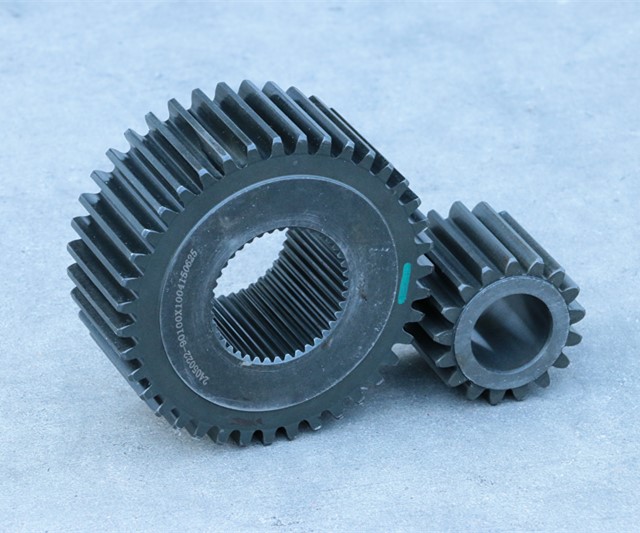

Przekładnia harmoniczna słoneczna i planetarna OEM

Koła zębate walcowe to koła zębate walcowe ze śrubowymi zębami wyciętymi na obwodzie. Koła zębate walcowe są najczęściej stosowanymi we wszystkich rodzajach przekładni neutralnych, charakteryzują się płynną przekładnią, niskim poziomem hałasu i wysoką wydajnością. Koła zębate walcowe mają zwykle sprawność operacyjną od 98% do 99%.

W porównaniu z przekładnią walcową, przekładnia śrubowa ma większy obszar zazębienia i ładowność, co sprawia, że ma znacznie dłuższą żywotność. W dzisiejszych czasach w produkcji kół zębatych śrubowych najczęściej stosuje się frezowanie, golenie, nadawanie kształtu i szlifowanie.

W przypadku kół zębatych walcowych możemy dostarczyć:

1. Materiał: 20CrMnTi, 42CrMo, stal nierdzewna, mosiądz, plastik, nylon, aluminium itp.
2. Moudle: M0.4-M32; Maksymalna średnica zewnętrzna: 400 mm.
3. Obróbka powierzchni: fosforanowanie, cynkowanie, czarny tlenek, piaskowanie lub zgodnie z wymaganiami.
4. Obróbka cieplna: hartowanie i odpuszczanie, hartowanie indukcyjne, nawęglanie i hartowanie, azotowanie, normalizowanie.
5. Przekładnie mogą być produkowane według rysunków i specyfikacji klienta.
6. Stopień dokładności kół zębatych można osiągnąć zgodnie z DIN5 do DIN8.

Charakterystyka produkcji

Kontrola profilu zębów

Hobbing z dużą prędkością

Automatyczna linia produkcyjna

Specyfikacje i możliwości

Rodzaj przekładni	Materiał	Obróbka cieplna	Proces	Stopień	MAX O.D./mm	Moduł / mm
Ostroga i przekładnia śrubowa	20CrMnTi, C40, C45, 40Cr, 42CrMo, stop aluminium, stal nierdzewna 304/316, SAE8620H	Nawęglanie, azotowanie, hartowanie i odpuszczanie, hartowanie indukcyjne, normalizowanie	Hobbing	DIN8	200	1-32
			Golenie	DIN7	200	1-8
			Modelacja	DIN8	400	1-7
			Sznurowanie	DIN7	400	1-7
			Szlifowanie	DIN5	300	1-7
Prosta przekładnia stożkowa			Precyzyjne kucie	DIN8	200	1,5-10
			Wytłaczanie na zimno	DIN8	90	1,5-6
			Ciąć	DIN8	300	1,5-10
Spiralna przekładnia stożkowa			Przemiał	DIN7	600	1-15
Spiralna przekładnia stożkowa			Szlifowanie	DIN5	300	1-15
Wał wielowypustowy			Hobbing	DIN8	L600	0,5-2
Wał wielowypustowy			Szlifowanie	DIN5	L260	0,5-2
